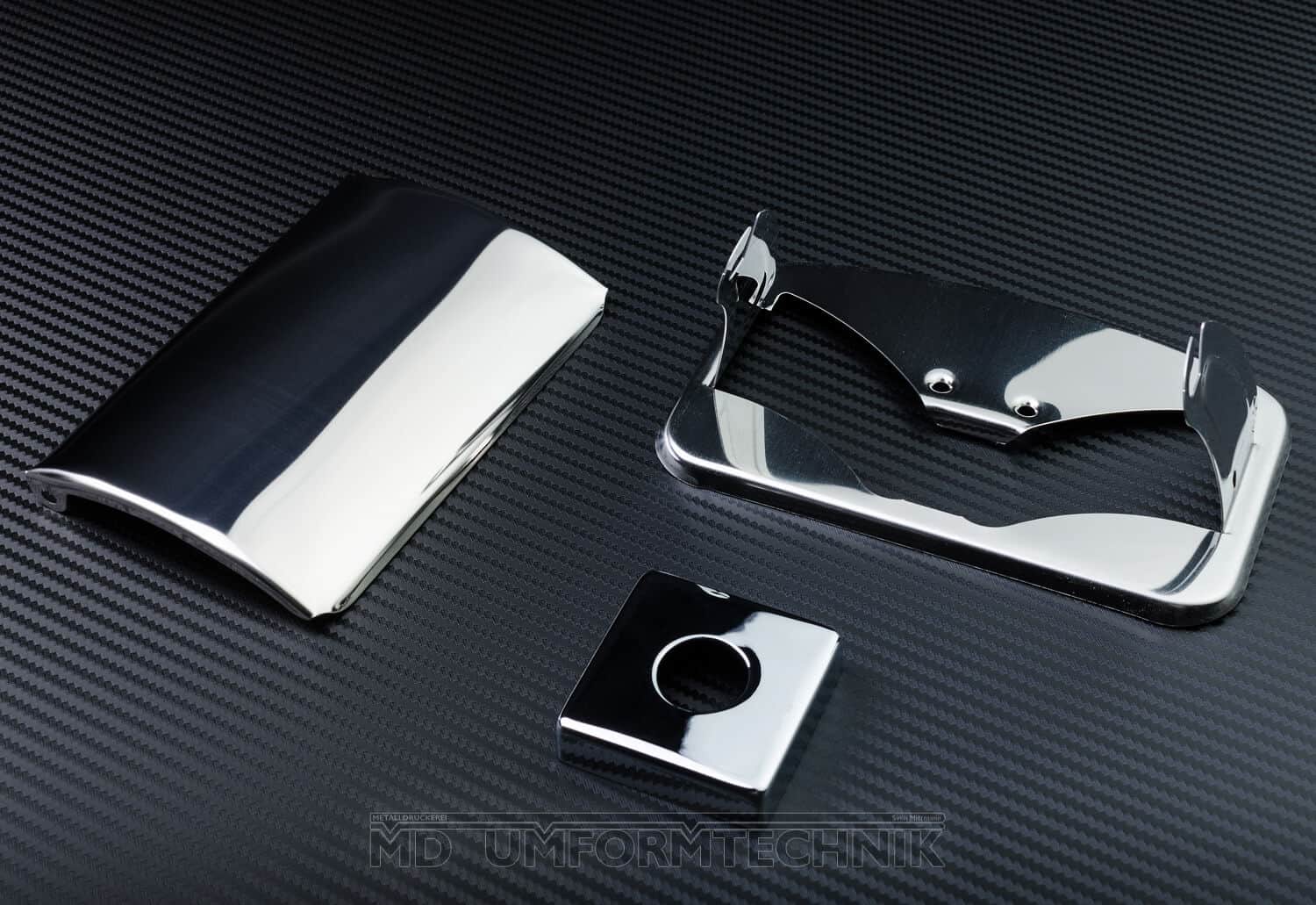

Stanzteile nach Zeichnung – vom Prototyp bis zur Großserie

Präzise Stanzteile aus deutscher Fertigung

Sie brauchen Stanzteile in gleichbleibender Qualität und mit verlässlichen Lieferzeiten? Wir fertigen Stanzteile aus Stahl, Edelstahl, Aluminium und Buntmetallen – einschließlich Folgeverbundteilen und kombinierter Stanz-Biege-Bauteile.

Stanzteil anfragen 0361 3459517

Seit 2005

Fertigung in Erfurt

Eigener

Werkzeugbau im Haus

Persönlich

technisch geprüft

Typische Bauteile

Was wir für Sie fertigen

Flachstanzteile

Einzelteile aus Band oder Tafelware – von einfachen Konturen bis zu komplexen Geometrien mit engen Toleranzen.

Stanz-Biege-Teile

Bauteile, die in einem Werkzeug gestanzt und gebogen werden – wirtschaftlich auch bei mittleren Stückzahlen.

Folgeverbundteile

Mehrstufige Stanzteile aus Folgeverbundwerkzeugen für hohe Stückzahlen bei konstanter Qualität.

Materialien

Werkstoffe, die wir verarbeiten

Stahl (DC01–DC06, S235–S355)
Edelstahl (1.4301, 1.4404, 1.4571)
Aluminium (EN AW-1050, 5754, 6082)
Kupfer, Messing, CuZn-Legierungen
Verzinkte und beschichtete Bleche

Toleranzen & Stückzahlen

Womit Sie rechnen können

Materialdicke: werkstoffabhängig
Maßtoleranz: nach Zeichnungsprüfung
Stückzahlen: Muster bis laufende Serie
Werkzeugbau: im Haus

Alle Angaben sind Orientierungswerte. Verbindliche Machbarkeit, Toleranzen und Stückzahlbereiche bestätigen wir nach Prüfung von Zeichnung, Werkstoff und Einsatzbedingungen.

Stanzteile nach Zeichnung – was wir fertigen

Unter Stanzteilen versteht man Bauteile, die aus Blechband oder Tafelware mit einem Werkzeug ausgetrennt und – wenn nötig – im gleichen Hub umgeformt werden. Das Spektrum reicht von einfachen Flachteilen wie Beilagscheiben, Halteblechen oder Kontakten bis zu komplexen Stanz-Biege-Teilen mit Durchzügen, Gewindeansätzen und Prägungen.

Wir prüfen Stanzteile aus Stahl, Edelstahl, Aluminium, Kupfer und Messing anhand von Werkstoff, Materialdicke und Geometrie. Typische Anwendungen sind Halter, Klammern, Gehäusebleche, Kontaktteile, Befestigungselemente und weitere Funktionsbauteile. Mehr zu den Werkstoffen finden Sie auf der Seite Materialien.

Welches Stanzwerkzeug passt zu welcher Stückzahl?

Die Wahl des Werkzeugs entscheidet, wie wirtschaftlich Ihre Stanzteile sind. Einfachwerkzeuge können bei geringerer Komplexität und kleineren Mengen sinnvoll sein. Folgewerkzeuge takten das Material in mehreren Stationen weiter und werden bei wiederkehrenden Serien geprüft.

Folgeverbundwerkzeuge können Stanzen, Biegen, Durchziehen und Prägen in einem mehrstufigen Werkzeug verbinden. Welches Konzept für Ihr Bauteil passt, kalkulieren wir anhand von Werkzeug-, Teile- und Prozesskosten. Mehr dazu im Ratgeber Kleinserie vs. Großserie.

Toleranzen, Werkstoffzeugnisse und Qualität

Erreichbare Toleranzen hängen von Bauteilgröße, Werkstoff, Materialdicke und Werkzeugkonzept ab. Allgemein- und Funktionstoleranzen müssen in der Zeichnung eindeutig festgelegt werden. Wir prüfen die Fertigbarkeit und schlagen bei Bedarf fertigungsgerechte Anpassungen vor.

Auf Wunsch liefern wir Erstmusterprüfberichte (EMPB), Werkstoffzeugnisse 3.1 nach EN 10204 und dokumentierte Serien-Stichproben. Detailwissen zu erreichbaren Genauigkeiten finden Sie im Ratgeber Toleranzen in der Umformtechnik.

Stanzteile aus Erfurt – Werkzeugbau und Fertigung aus einer Hand

Wir fertigen Stanzteile seit 2005 in Erfurt. Werkzeugbau, Musterung und Serienfertigung laufen unter einem Dach – das verkürzt Iterationszyklen, macht Anpassungen wirtschaftlich und gibt Ihnen einen festen Ansprechpartner über alle Phasen.

Sie suchen einen Partner für Stanzen als Lohnfertigung? Senden Sie uns Ihre Zeichnung als STEP, DXF oder PDF. Wir prüfen die Unterlagen persönlich und melden uns mit den nächsten technischen Schritten.

Ablauf

In 4 Schritten zum Bauteil

01
Anfrage & Zeichnung
Sie senden uns Zeichnung (DXF, STEP, PDF) und Stückzahl. Wir prüfen kostenfrei die Fertigbarkeit.
02
Angebot
Werkzeug- und Teilekosten werden nachvollziehbar und getrennt ausgewiesen.
03
Werkzeug & Muster
Werkzeugfertigung im eigenen Haus, Musterteil zur Freigabe. Serienstart erst nach Ihrer Bestätigung.
04
Serie & Lieferung
Produktion in Erfurt, fortlaufende Qualitätskontrollen, termingerechte Lieferung – auch in Abrufen.

Häufige Fragen

Was Einkäufer am häufigsten fragen

Ab welcher Stückzahl lohnt sich ein eigenes Stanzwerkzeug?

Das hängt von Geometrie, Losgröße, Wiederholbedarf und der Anzahl der Bearbeitungsschritte ab. Wir vergleichen Werkzeug- und Teilekosten projektbezogen mit alternativen Fertigungswegen.

Welche Toleranzen sind beim Stanzen realistisch?

Toleranzen hängen von Material, Blechdicke, Geometrie und Werkzeugkonzept ab. Funktionskritische Maße bestätigen wir nach Prüfung Ihrer Zeichnung.

Welche Daten brauchen Sie für ein Angebot?

Eine 2D-Zeichnung (DXF oder PDF) reicht für ein erstes Angebot. Für komplexere Stanz-Biege-Teile sind STEP-Dateien hilfreich. Material, Oberfläche und Stückzahl bitte mit angeben.

Welche Materialdicken sind möglich?

Wir prüfen Stahl, Edelstahl, Aluminium, Kupfer, Messing sowie beschichtete Bleche projektbezogen. Materialdicke und Zustand müssen zur Geometrie und zum Werkzeugkonzept passen.

Liefern Sie Erstmusterprüfberichte und Werkstoffzeugnisse?

Benötigte Prüf- und Werkstoffdokumentation stimmen wir vor dem Angebot mit Ihren Anforderungen und den beteiligten Materiallieferanten ab.

Übernehmen Sie auch bestehende Stanzwerkzeuge?

Ja, nach technischer Prüfung übernehmen wir bestehende Werkzeuge in Wartung und Serienfertigung. Senden Sie uns Werkzeugzeichnung und Bauteilinformationen für eine erste Einschätzung.

Bereit für Ihre Anfrage?

Beschreiben Sie Ihr Bauteil und laden Sie bei Bedarf eine Zeichnung hoch. Wir prüfen Ihre Angaben persönlich und melden uns mit einer technischen Einschätzung.
