- Verfahrensgruppe
- Zugdruckumformen
- Typisches Ergebnis
- Hohlkörper mit Boden
- Zentrale Werkzeuge
- Stempel, Matrize, Niederhalter
- Entscheidungskriterien
- Geometrie, Werkstoff, Menge
Wie funktioniert Tiefziehen?
Ausgangspunkt ist eine zugeschnittene Blechplatine. Ein Niederhalter führt das Blech und begrenzt die Faltenbildung. Der Stempel bewegt die Platine anschließend über den Ziehradius in die Matrize. Dabei fließt Werkstoff aus dem Flansch in die entstehende Bauteilwand.
Die Wandstärke bleibt nicht an jeder Stelle exakt gleich. Geometrie, Reibung, Ziehspalt und Werkstoffeigenschaften können örtliche Ausdünnungen oder Aufdickungen verursachen. Funktionskritische Wand- und Maßangaben sollten deshalb mit eindeutigen Messstellen in der Zeichnung festgelegt werden.
Welche Rolle spielen Stempel, Matrize und Niederhalter?
Stempel und Matrize bestimmen die Grundgeometrie. Der Niederhalter beeinflusst, wie kontrolliert das Blech nachfließt. Zu wenig Niederhalterwirkung begünstigt Falten, zu viel kann den Werkstofffluss behindern und Risse fördern.
Bei anspruchsvollen Geometrien reicht ein einzelner Ziehvorgang nicht aus. Dann wird die Form über mehrere Ziehstufen aufgebaut und anschließend je nach Bauteil beschnitten, kalibriert, gelocht oder gebördelt.

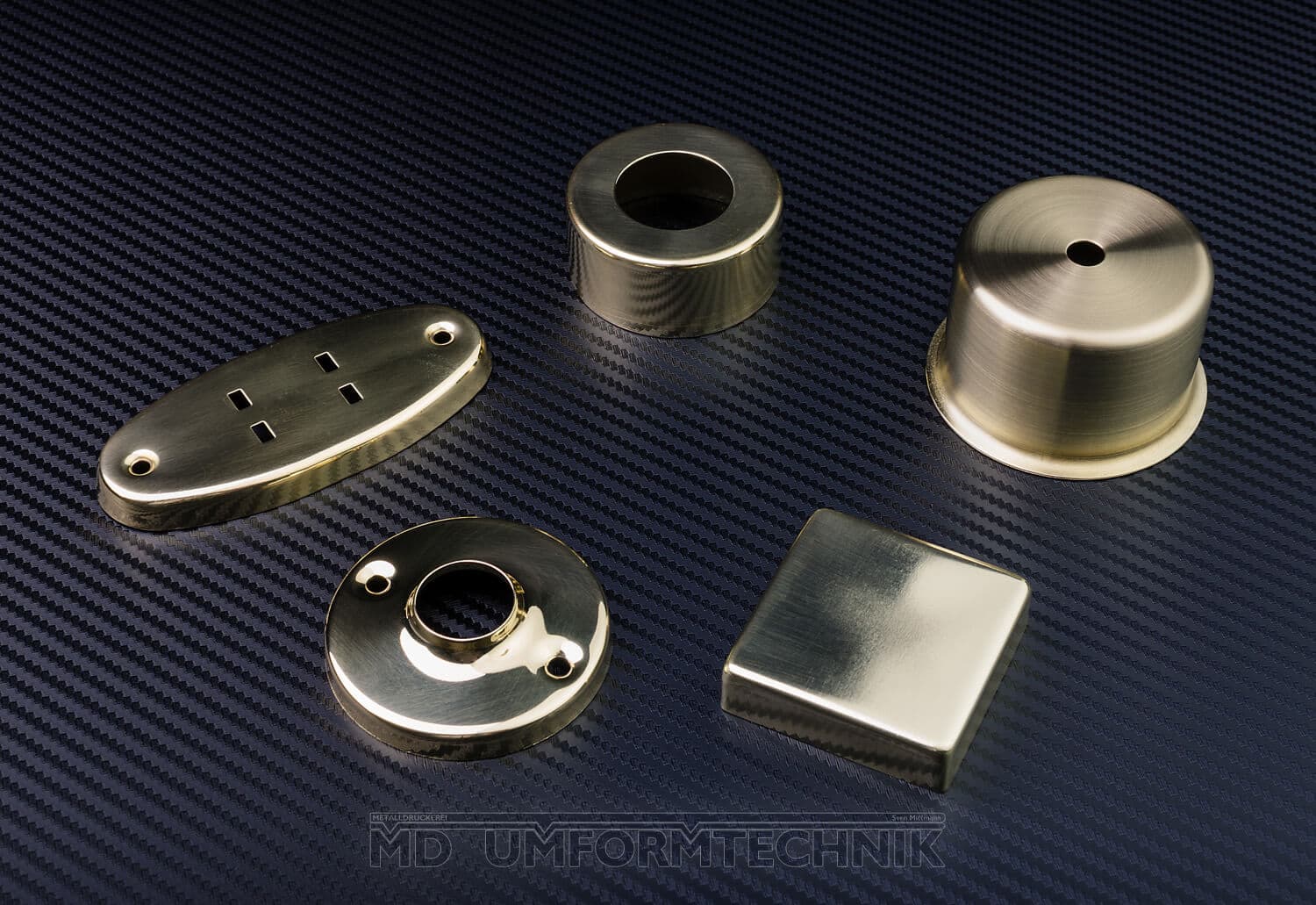

Typische Bauteile aus dem Tiefziehverfahren
Typische Bauteile sind geschlossene oder offene Hohlkörper, bei denen eine nahtlose Form, reproduzierbare Geometrie oder wirtschaftliche Serienfertigung gefragt ist:
- Karosserieteile in Fahrzeugen (Dächer, Türen, Kotflügel)
- Hauben, Hülsen und Behälter im Apparate- und Anlagenbau
- Edelstahlteile für Medizintechnik und Lebensmittelindustrie
- Schirmgehäuse und Halbschalen für Elektrotechnik
Wann ist Tiefziehen wirtschaftlich?
Tiefziehen benötigt ein bauteilspezifisches Werkzeug. Die Investition kann sich durch kurze, reproduzierbare Fertigungsabläufe in einer wiederkehrenden Serie amortisieren. Eine pauschale Mindeststückzahl ist jedoch unseriös: Bauteilgröße, Anzahl der Ziehstufen, Material, Folgeoperationen und geforderte Prüfungen verändern die Rechnung erheblich.
Für rotationssymmetrische Muster, Varianten oder kleinere Mengen kann Metalldrücken die passendere Alternative sein. Flache Bauteile und Konturen sprechen eher für Stanzen. Die Verfahrensentscheidung sollte deshalb vor dem Werkzeugbau erfolgen.
Grenzen des Verfahrens
Sehr tiefe Geometrien, kleine Radien, Hinterschneidungen oder stark wechselnde Querschnitte können mehrere Umformstufen oder zusätzliche Verfahren erfordern. Auch enge Toleranzen und optisch anspruchsvolle Oberflächen müssen früh in Werkzeugauslegung und Prüfplanung einfließen.
Welche Angaben braucht ein Fertiger für eine belastbare Prüfung?
Für eine erste Bewertung werden mindestens Bauteilzeichnung oder 3D-Daten, Werkstoff, Materialdicke, Zielmenge und die funktionskritischen Maße benötigt. Hilfreich sind außerdem Angaben zu Oberfläche, Dokumentation, späteren Fügeoperationen und dem geplanten Einsatz des Bauteils.
Aus diesen Informationen lässt sich ableiten, ob Tiefziehen sinnvoll ist, wie viele Umformstufen voraussichtlich nötig sind und welche Alternativen geprüft werden sollten.
- PDF-Zeichnung und möglichst STEP- oder DXF-Daten
- Werkstoffbezeichnung und Ausgangsdicke
- Jahres- und Losgröße statt nur einer Gesamtmenge
- Kennzeichnung funktionskritischer Maße und Oberflächen
- Anforderungen an Prüfung, Dokumentation und Lieferform
